주요 CAE 소프트웨어 소개

AUTOPIPE

■ 개발 : 벤틀리시스템즈, http://www.bentley.com
■ 자료 제공 : 벤틀리시스템즈코리아, 02-557-0555, http://www.bentley.com/ko

1. 적용 분야
AutoPIPE는 배관 응력 해석 소프트웨어이다. 가장 엄격한 원자력 표준에 이르기까지 정적 및 동적 하중 조건하에서 배관 코드 응력, 하중, 변형을 계산하기 위한 설계 및 해석 프로그램이다.


2. 주요 특징
비선형 수압 검사 해석, 통합 벽 관통 열 경사도, 기본 제공 유체 과도 해석, 열 휨 또는 성층, 지진 응답 스펙트럼 인벨로핑과 같은 고급 해석 기능을 통해 1, 2, 3등급 원전 배관계의 설계 시간을 단축시킨다. 해당 기능은 프로세스, 전력, 석유 및 가스, 원전, 지하, 해양 및 해저 배관로에도 사용된다.


3. 주요 기능

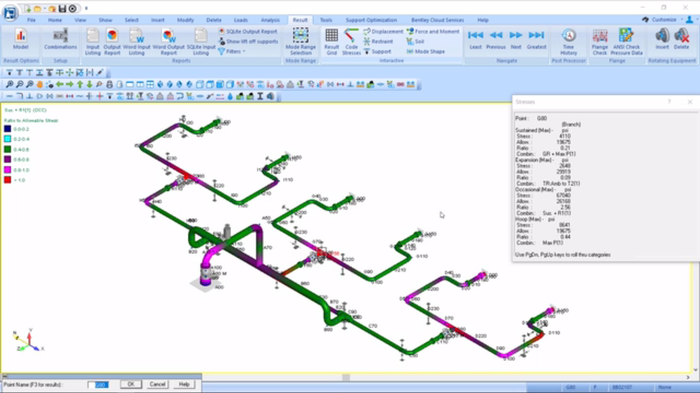

■ 배관 응력 해석 및 시각화: 정적인 하중 순서화 비선형 해석을 통해 엔지니어링 설계의 안전성에 대한 확신을 제공한다. 열, 지진, 바람, 동하중 사례를 포함한 다양한 하중 시나리오를 검사하는 해석을 수행한다. 응력, 굴절, 힘, 모멘트를 즉시 확인할 수 있다.
■ 배관 응력 변위 및 충돌 확인: 온도, 지진 또는 기타 극한 하중 조건과 같은 하중 사례로 인한 배관 응력 변위를 결정하여 플랜트 모델 정확도를 향상시킨다. 배관과 구조물에 적용되는 하중 조건을 해석한 다음 Navigator나 OpenPlant Modeler를 사용하여 충돌을 평가하고 해결할 수 있다.
■ 산업 코드 및 표준 준수: 전력, 원자력, 해양, 화학, 석유 및 가스 산업 프로젝트는 30가지가 넘는 글로벌 설계 표준을 준수해야 한다. ASME, 영국, 유럽, 독일, 일본, 러시아, API, NEMA, ANSI, ASCE, AISC, UBC, ISO 및 WRC 지침 및 설계 제한 기준을 통합한다.
■ 배관 설계 및 모델링: 파라메트릭 구성 요소 카탈로그를 기반으로 국제 배관 사양에 맞게 3D 배관 시스템을 설계, 모델링 및 해석한다. 3D 배관 모델을 배관 응력 해석 도구와 통합하여 설계 품질과 설계 생산성을 향상시킨다. 배관 모델의 전체 엔지니어링 무결성과 품질을 개선시킨다.
■ 배관 응력 해석을 위한 구조 모델 참조: STAAD.Pro에서 구조 모델을 생성하여 설계 데이터를 재사용하고 보다 현실적이고 완전히 통합된 양방향 배관 및 구조 해석을 위해 AutoPIPE로 구조 모델을 가져온다. 배관 서포트 하중이 적용된 최종 배관 모델을 Bentley STAAD 모델로 가져올 수도 있다.


4. 도입 효과
배관, 구조 모델 및 결과를 신속하고 간편하게 생성, 수정, 검토하여 시간을 절약할 수 있다. 온도, 바람, 파도, 부력, 눈, 지진, 과도기 하중에 대한 고급 선형 및 비선형 해석 기능을 제공하는 하나의 애플리케이션에서 정적, 동적 해석을 수행하여 시간을 훨씬 더 절약할 수 있다.


5. 주요 고객 사이트
한국전력기술, 현대엔지니어링, 현대건설, GS건설, SK 건설, 삼성엔지니어링, 대림산업, 현대중공업, 삼성중공업 외 다수

좀더 자세한 내용은 'CAE가이드 V1'에서 확인할 수 있습니다.
